Quadro principal, secundário e transformador: tudo o que precisa de saber

Quadro principal, secundário e transformador: tudo o que precisa de saber

Pode até nem lhe despertar muito interesse certas definições ou funcionalidades do seu sistema elétrico. Possivelmente, o que realmente pretende é um Plano de Eletricidade e Gás que lhe permita poupar na fatura de energia e, ainda, obter outras vantagens. No entanto, seja em conversas com os amigos, seja mesmo em reuniões de condomínio, por vezes, há certos temas que vêm à conversa e é sempre bom ter conhecimento. Afinal, estão relacionados com um bem que é essencial para o seu bem-estar: a eletricidade.

Neste artigo, respondemos a algumas das questões mais comuns referentes a quadros elétricos, para que, sempre que necessário e em qualquer contexto, possa saber procurar as respostas que necessita.

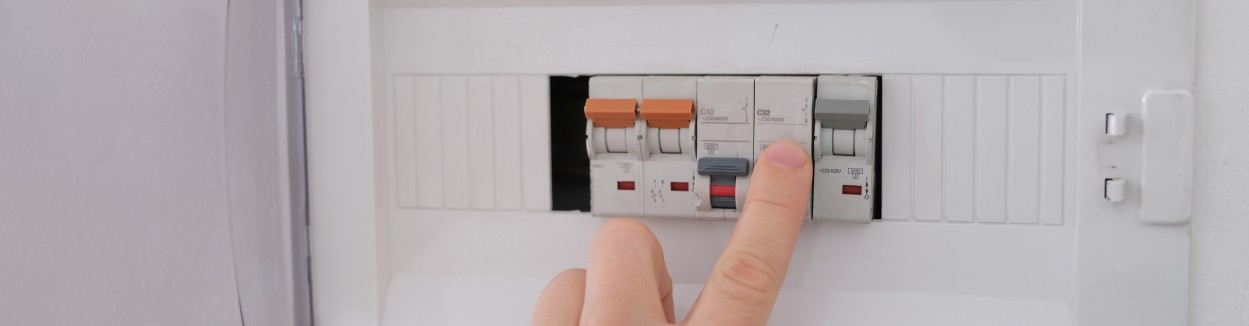

O que é o quadro principal?



O quadro elétrico principal, também conhecido como quadro de distribuição ou painel de disjuntores, é um componente fundamental do sistema elétrico de um edifício, uma vez que é responsável por distribuir e controlar a energia elétrica por toda a instalação. O quadro principal recebe a eletricidade das empresas de fornecimento e, em seguida, distribui essa energia para vários circuitos dentro do edifício. Esses circuitos, por sua vez, fornecem energia para tomadas, eletrodomésticos, lâmpadas e outros dispositivos elétricos essenciais ao seu dia a dia.

É importante que saiba que um quadro principal é constituído por vários componentes, cada um deles com uma função própria:

  1. Disjuntor principal: um interruptor grande que permite interromper o fornecimento de energia elétrica para o edifício.
  2. Disjuntores, projetados para interromper o fluxo de eletricidade quando um circuito está sobrecarregado ou apresenta algum problema.
  3. Barras de Distribuição (Bus Bars), que distribuem a energia elétrica para os disjuntores individuais.
  4. Barras de Neutro e Aterramento: a barra de neutro conecta os fios neutros dos circuitos, enquanto a barra de aterramento conecta os fios de aterramento e fornece um caminho para correntes de defeito se dissiparem com segurança.
  5. Fiação e Terminais, que ligam o disjuntor principal aos vários disjuntores.
  6. Rotulagem e Identificação

O quadro elétrico principal é ainda uma parte integrante do sistema de aterramento e ligação, que ajuda a evitar choques elétricos e riscos de incêndio, fornecendo um caminho seguro para as correntes elétricas fluírem em caso de defeitos. Uma avaria no quadro principal poderá causar-lhe alguns problemas, e é por isso que um serviço Apoio como os dos Planos de Eletricidade e Gás da Repsol o poderão ajudar a prevenir a sua casa contra imprevistos.

O que são quadros secundários?



Os quadros de distribuição secundários são componentes do sistema elétrico que distribuem energia a partir do quadro elétrico principal para áreas específicas, ou dispositivos dentro de um edifício. Os quadros secundários atuam como pontos de ramificação a partir do quadro principal, sendo usados para dividir a carga elétrica em circuitos menores, alimentando diferentes partes do edifício, com segurança e eficiência.

Normalmente, e dada a sua função de distribuição de energia, os quadros elétricos secundários são instalados em locais estratégicos, geralmente próximos às áreas que requerem alimentação elétrica específica.

Ao usar quadros de distribuição secundários, é possível segmentar o fornecimento de energia e melhorar a eficiência e a segurança do sistema elétrico num edifício. Isso também facilita a manutenção e a resolução de problemas, pois cada área ou circuito tem o seu próprio ponto de desligamento e proteção.

Qual a diferença entre o quadro principal e quadro secundário?



A diferença entre o quadro principal e o quadro secundário está relacionada com a sua função e localização dentro de um sistema elétrico

O quadro principal é o ponto central onde a eletricidade entra no edifício a partir da rede elétrica da companhia de energia. É o quadro principal que recebe a energia elétrica de alta tensão e a transforma em tensão segura e utilizável para distribuição em todo o edifício.

Por outro lado, os quadros secundários são instalados em locais específicos dentro do edifício para distribuir energia para áreas ou dispositivos específicos, dividindo a carga elétrica em circuitos menores para atender às necessidades de diferentes partes do edifício.

Em resumo, o quadro principal é o ponto de entrada da eletricidade no edifício e controla todo o fornecimento de energia, enquanto os quadros secundários são usados para distribuir essa energia para áreas específicas do edifício, garantindo uma alocação eficiente e segura da eletricidade.

O que é o posto de transformação?



Um posto de transformação, também conhecido como subestação, é uma instalação elétrica importante que faz parte da rede de distribuição de energia. Esta instalação desempenha um papel fundamental na conversão e distribuição de eletricidade de diferentes níveis de tensão para atender às necessidades de diversos tipos de consumidores. Os postos de transformação são frequentemente encontrados em áreas urbanas, industriais e comerciais, onde a eletricidade é distribuída para edifícios, empresas e infraestruturas.

Qual a finalidade do posto de transformação e qual a diferença em relação ao balastro?



Enquanto um posto de transformação é responsável pela distribuição de energia elétrica em diferentes níveis de tensão, o balastro é um dispositivo usado em sistemas de iluminação de descarga para regular a corrente elétrica em lâmpadas, garantindo o seu funcionamento adequado.

A finalidade do posto de transformação é converter a tensão elétrica de um nível mais elevado (como a tensão de transmissão) para um nível mais baixo (como a tensão de distribuição), que seja seguro e apropriado para uso em edifícios, empresas e residências. Isso permite a distribuição eficiente e segura de eletricidade para diferentes consumidores. Além disso, os postos de transformação também fornecem proteção, controle e monitorização da energia elétrica, garantindo o fornecimento contínuo e seguro.

O balastro, por outro lado, está relacionado com sistemas de iluminação, especialmente em iluminação fluorescente e de descarga (como lâmpadas de vapor de mercúrio ou sódio). O balastro é um dispositivo elétrico que fornece a partida inicial e, em seguida, regula a corrente elétrica necessária para manter uma lâmpada de descarga em funcionamento. Ele desempenha um papel importante na operação eficaz dessas lâmpadas, que requerem uma tensão e corrente específicas para acender e manter o arco elétrico necessário para a emissão de luz.

Como encontrar o posto de transformação?



Encontrar um posto de transformação pode depender de várias circunstâncias, como a sua localização, a finalidade e a infraestrutura elétrica. Existem algumas orientações que pode seguir, caso precise de encontrar o posto de transformação:

  • Mapas de energia elétrica, que podem ser encontrados online ou através do contacto direto da sua empresa fornecedora de energia;
  • Registos municipais;
  • Infraestrutura dos edifícios, normalmente localizado próximo à entrada de energia do edifício;
  • Contacto com profissionais, eletricistas, engenheiros ou técnicos de manutenção que trabalham com instalações elétricas podem estar familiarizados com a localização de postos de transformação.

Através da contratação de um serviço Apoio, terá a garantia de que um técnico especializado visitará a sua casa em caso de qualquer imprevisto e o ajudá-lo-á a identificar o problema, assim como solucionar as diferentes anomalias da rede elétrica doméstica.
